產品介紹

1、設備名稱：設備名稱：CJW－5000鉆桿管端（內外）熒光磁粉探傷機

2、檢測要求：檢查管端內、外表面和管體表面因冷拉、機加工和疲勞而引起的裂痕等細微缺陷。

3、檢測規格：管端探傷長度300mm以內。 管體每次磁化長度800mm

4、設備配置、技術參數及功能

（一）本機設計制定標準

JB/T8290—2011《磁粉探傷機》

（二）設備能力

運轉時間：大于500小時/月。

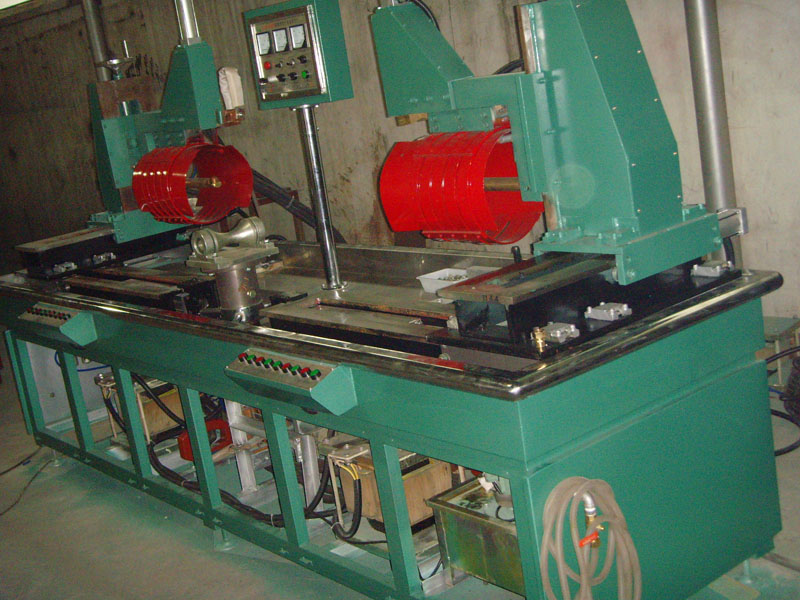

（三）設備組成（如附圖）

電源控制柜（包括：操作站、控制主板和主電源板及自動退磁系統等）	一套
磁化裝置(包括:縱向磁化器、周向磁化器、穿棒機構和左右穿棒電極進入與復位機構等)	一套
控制系統（歐姆龍PLC）	一套
磁懸液噴灑系統	一套
移動紫外燈系統	一套
暗室系統	一套
調頻旋轉觀察機構（能實現輸送、升降、旋轉功能）（用戶自備）	一套
手提紫外燈（用于內孔觀察）	一套

（四）主要技術指標：

輸入電源：三相四線 380V±10%   50Hz，180A

暫載率：30%

周向磁化磁勢：AC  0—5000A（有效值），連續可調(帶斷電相位控制)

縱向磁化磁勢：AC：0－18000AT（有效值），連續可調(帶斷電相位控制)；

退磁方式：衰減式自動退磁

退磁效果：剩磁≤3Gs

磁化方式：復合磁化，管兩端300mm以內、外裂紋和管體外裂紋顯示。

磁化線圈：線圈內徑 300mm

紫外線強度：工件表面離紫外燈泡380mm處強度不低4000uw/cm2

氣源氣壓： 0.4—0.8MP

使用環境：溫度—10℃～+40℃ ，相對濕度≤80%

貯存環境：溫度—20℃～+60℃，相對濕度≤70%，無腐蝕性氣體粉塵和強力高頻電磁污染。

靈敏度測試：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以15/50的A型試片測試，在工件的任意方位顯示清晰。

（五）探傷工藝流程

運行程序：手動和自動二種。

假設：工件從左向右輸送

自動程序：工件輸送――進入探傷工位定位――右穿棒電極進入――銅芯棒進入――內夾緊，外夾緊――噴灑（內、外同時）――磁化――內、外夾緊松開――銅芯棒退回――右穿棒電極復位――工件上升――旋轉、觀察――旋轉停――工件下降――退磁――工件向前輸送――當另一頭進入磁化區時重復上面動作――下料

說明：本機可以兼顧管體外表面的探傷，磁化管體時，左右穿棒電極可以不動。
