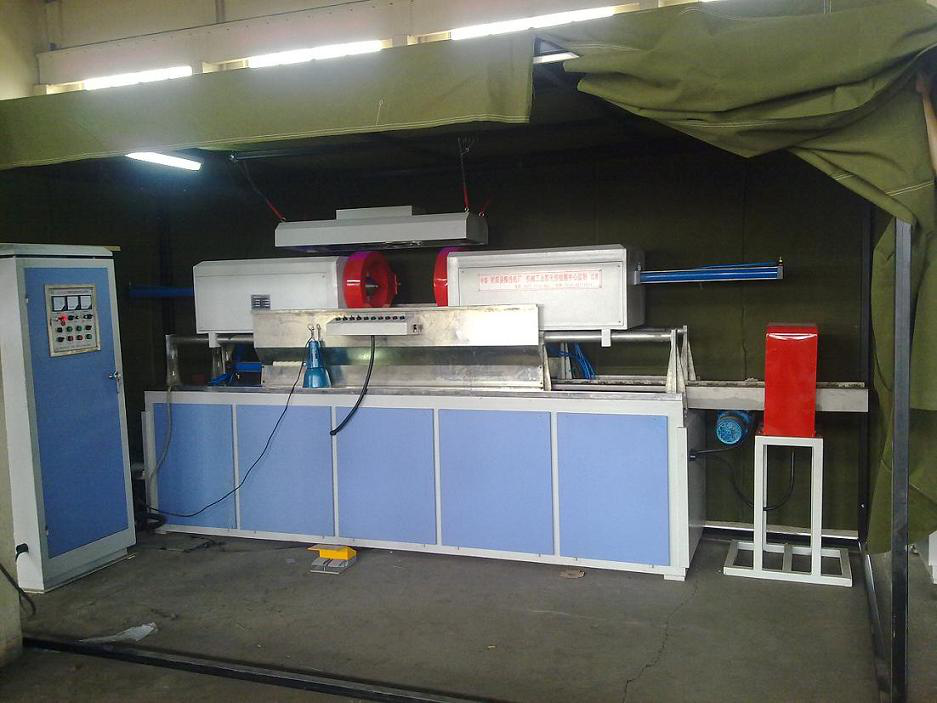

產品介紹

 一、設備組成

控制中心（人機界面觸摸屏操作系統、數字顯示）	一套
主機(包括:周、縱向變壓器、縱向磁化器、周向夾緊磁化機構、絲桿螺母極間距調整機構等)	一套
磁懸液噴灑回收系統	一套
暗室系統	一套
LED紫外燈系統	一套
旋轉機構	一套
退磁機構	一套
自動上下料機構	一套
托架升降轉動機構	一套
穿棒機構	一套
工件自動輸送機構	一套

二、探傷工件：鉆桿接頭；

三、設備能力：

探傷節拍：25－45秒/件

四、本機設計制定標準：

<<磁粉檢測>> JB/T8290-2011國標。

五、主要技術指標

周向磁化電流AC：0—6000A連續可調，帶斷電相位控制（無漏檢）。

縱向磁化磁勢AC：0—20000AT連續可調，帶斷電相控制（無漏檢）。

穿棒電流 AC:0—3000A連續可調，帶斷電相控制（無漏檢）。

探傷節拍：25—45秒/件

電極間距：600mm（可調）。

磁化原理：外表面―――通電、線圈法。

內孔―――穿棒法。

磁化方式：周向磁化、縱向磁化、復合磁化三種可靈活選用。

使用環境：—10℃—+40℃，相對濕度≤80%。

貯存環境：溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。

紫外線強度：距工件380mm處紫外線強度不少于4000μW/cm2。

靈敏度測試：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，以標準2號A型試片測試，顯示清晰。

電源：三相四線，380V±20%，50HZ，約250A。

檢查面：工件全部表面的裂紋等缺陷。

退磁：退磁線圈遠離式自動退磁。

退磁線圈內徑：300*300mm。

剩磁：Br≤0.2mT。

工件旋轉觀察速度：4-6rpm。

磁化線圈：內徑400mm。

移動電極：電動移動。

氣源氣壓： 0.4—0.8MP。

氣動夾緊：夾緊行程0-50mm。

穿棒氣缸行程：0－600mm（雙向）。

上料：電動自動上料。

工件輸送：托滾電動直線輸送。

工件升降：氣缸自動升降。
