一、設備組成

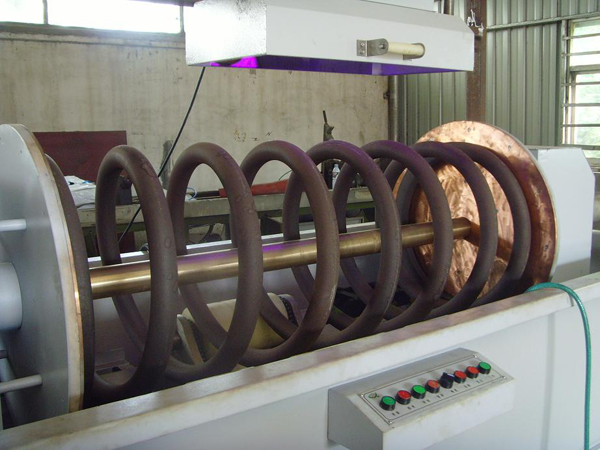

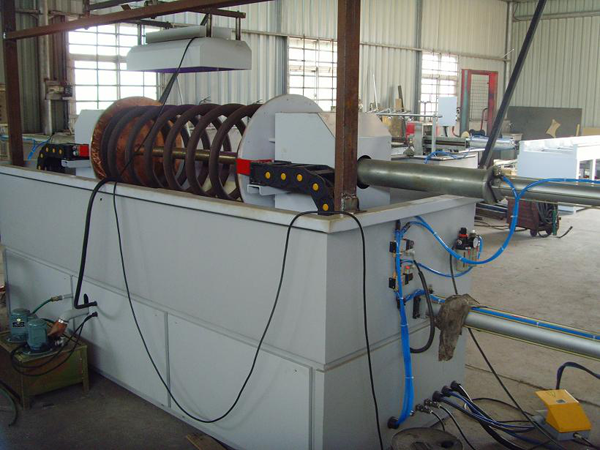

電源控制柜(包括:操作站、控制主板和主電源板等) 一套 主機(包括:周、縱向變壓器、縱向磁化器、周向夾緊磁化機構、絲桿螺母極間距調整機構、旋轉觀察機構等) 一套 自動噴淋磁懸液噴灑系統 一套 暗室系統 一套 穿棒磁化機構 二套 LED紫外燈系統 一套 托架升降旋轉機構 一套 二、探傷工件:彈簧。三、設備能力: 探傷節拍:20--35秒/件。四、本機設計制定標準: <<磁粉檢測>> JB/T8290-2011國標。五、主要技術指標周向磁化電流(穿棒通電)AC:0—8000A(有效值)連續可調,帶斷電相位控制(無漏檢)。縱向磁化磁勢(線圈)AC:0—20000AT(有效值)連續可調,帶斷電相控制(無漏檢)。電極間距:0—1500mm。磁化原理:穿棒通電法。磁化方式:周向磁化、縱向磁化、復合磁化三種可靈活選用。使用環境:—10℃—+40℃,相對濕度≤80%。貯存環境:溫度—20℃—60℃,相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。紫外線強度:距工件380mm處紫外線強度不少于4000μW/cm2。靈敏度測試:按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定,以標準2號A型試片測試,顯示清晰。電源:三相四線,380V±20%,50HZ,約300A。檢查面:工件全部表面的裂紋等缺陷。退磁:AC20000—0(有效值)衰減式自動退磁。剩磁:Br≤0.2mT。工件旋轉觀察速度:4-6rpm。動夾緊:夾緊行程0-100mm。氣源氣壓: 0.4—0.8MP。磁化電源柜尺寸:620*500*1750,夾持裝置尺寸:3500*800*1400(不包括暗室)。設備重:1.8T。六、運行程序:手動和自動二種。自動程序為:上料--穿棒--噴液--夾緊穿棒磁化--轉動觀察--退磁-縮棒--下料,整個過程均用小型工業PC控制。自動程序可連續進行。
